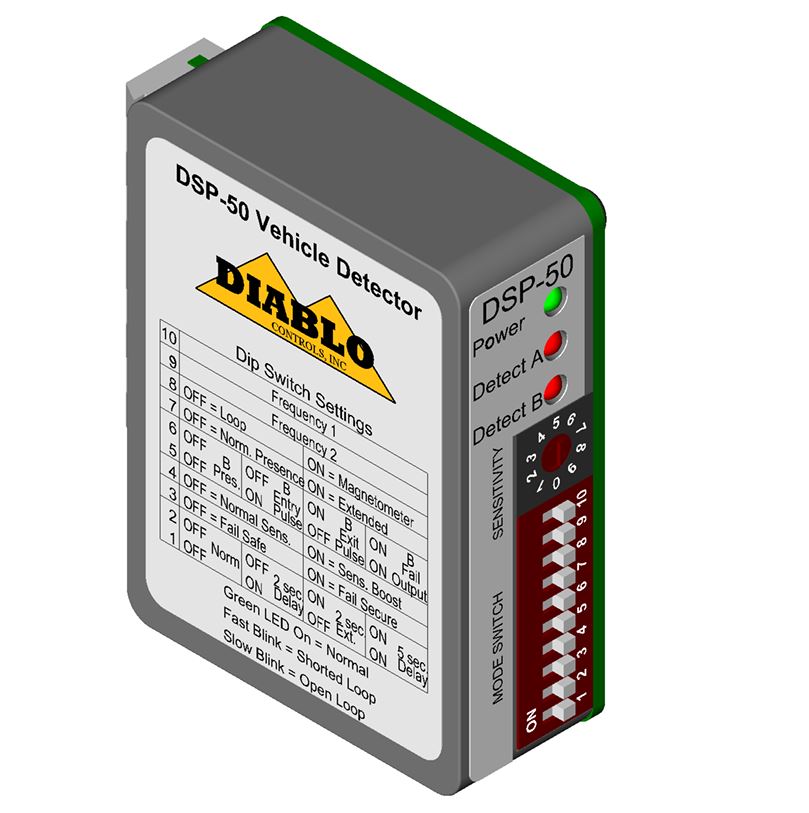

DSP-50, detector de vehículos enchufable

Descripción general

El detector DSP-50 agregará una nueva dimensión de simplicidad a sus requisitos de detector enchufable, ya que puede funcionar como un detector de bucle pero con solo accionar un interruptor puede operar nuestra sonda en modo de pulso.
Este detector funciona con cualquier voltaje de 10 a 30 voltios CA o CC.

Se puede conectar a un bucle inductivo estándar o a uno de nuestros nuevos minibucles. El minibucle de Diablo Controls es un pequeño dispositivo con forma de tubo de aproximadamente 12,7 x 19,7 cm, diseñado para enterrarse y detectar vehículos.

El DSP-50 puede utilizarse como detector de bucle de seguridad o de bucle de salida libre. Con la flexibilidad de ser a prueba de fallos o seguro, es el detector más fácil de usar del mercado actual.

Información para pedidos
Sólo un modelo disponible: DSP-50

Características

Funciona en cualquier bucle inductivo enterrado de 20 a 2000 microhenrios.

Se puede conectar a un bucle inductivo estándar, así como a los nuevos minibucles.

Diseñado para estar libre de interferencias entre otros bucles

Compensa automáticamente los tamaños de bucle y entrada.

Perfil pequeño, perfecto para muchas instalaciones.

Operación a prueba de fallos

Amplio funcionamiento en baja tensión

LED de encendido/fallo y detección separados

Especificaciones técnicas

Indicadores LED: El LED verde de encendido permanecerá encendido para indicar que el detector está funcionando y alimentado. En caso de fallo de un circuito de bucle o minibucle, el LED verde parpadea lentamente (dos veces por segundo) para indicar un fallo de circuito de bucle abierto.
El LED verde parpadeará rápidamente (10 veces por segundo) para indicar un circuito de bucle en cortocircuito.

El LED rojo de Detección A se encenderá cuando un vehículo se encuentre sobre el área de detección del bucle. Si se programa el retardo, el LED parpadeará lentamente durante el intervalo de retardo. Si se programa la extensión, el LED parpadeará rápidamente durante el intervalo de extensión.

El LED rojo de detección B hará eco de la salida B.

Interruptor de sensibilidad: Este detector cuenta con un interruptor de sensibilidad giratorio de 10 posiciones. La unidad se entrega en la posición "5", que es el nivel de sensibilidad normal.
La sensibilidad se puede ajustar hacia arriba o hacia abajo desde este nivel para adaptarse a diferentes bucles de calles o mini bucles.

Frecuencia: Se puede seleccionar una de las cuatro frecuencias de funcionamiento cambiando los interruptores DIP 9 y 10

Tipo de bucle: Desactive el interruptor DIP 8 para operar con un bucle inductivo normal. Active el interruptor para operar con un minibucle de Diablo Controls.

Tiempo de presencia prolongado: Desactive el interruptor DIP 7 para mantener la presencia de un vehículo durante unos 20 minutos antes de desactivarlo. Active el interruptor para mantenerla por más tiempo.

Control de salida B:
Interruptores DIP 6 y 5 (solo salida de efectos “B”)
6 = APAGADO y 5 = APAGADO La salida B es la salida de presencia normal.
6 = APAGADO y 5 = ENCENDIDO La salida B es un pulso de “Entrada”.
6 = ON y 5 = OFF La salida B es un pulso de “Salida”.
6 = ON y 5 = ON La salida B es una condición de “Falla”.

Aumento de sensibilidad: Desactive el interruptor DIP 4 para operar con sensibilidad normal. Active el interruptor DIP 4 para aumentar automáticamente la sensibilidad durante una llamada y mejorar así la detección de vehículos de plataforma alta y combinaciones de camión y remolque.
El aumento de sensibilidad no es aplicable a la mayoría de las situaciones.

Operación en caso de fallo: Un detector de seguridad emitirá la señal "detect" cuando falle el circuito del lazo. Esto siempre es útil en un lazo de seguridad. En el lazo de salida libre, mantendrá la puerta abierta hasta que se solucione la situación.
Esto es útil en aplicaciones donde es importante permitir el flujo de tráfico. Un detector de seguridad nunca emitirá la señal "detect" cuando el circuito de bucle falla. Esto mantendrá la puerta cerrada.
Esto es útil en áreas o instalaciones de alta seguridad donde se requiere contención. Desactive el interruptor DIP 3 para operar en modo a prueba de fallos. Active el interruptor para operar en modo a prueba de fallos.
Nota: Nunca utilice un detector de fallos en un bucle de seguridad.

Control de salida A
Interruptores DIP 1 y 2 (salida de efectos “A” únicamente)
1 = APAGADO y 2 = APAGADO Salida A Presencia normal.
1 = APAGADO y 2 = ENCENDIDO La salida A tiene 2 segundos de retraso.
1 = ON y 2 = OFF La salida A tiene 2 segundos de extensión.
1 = ON y 2 = ON La salida A tiene 5 segundos de extensión.

Funcionamiento del minilazo: El modo minilazo siempre será un pulso de entrada. Por lo tanto, es ideal para la operación de salida libre. Nunca utilice el minilazo como lazo de seguridad.

Salidas: Estado sólido (colectores de transistores abiertos) para salidas de detección y de falla. Corriente máxima de disipación de 30 mA - protección contra voltaje transitorio.

Alimentación: 12 a 30 voltios CC

Temperatura de funcionamiento: -35 °F a 165 °F (-37 °C a 74 °C)

Carcasa: Plástico resistente a impactos y altas temperaturas.
Alto: 2,375” (60,4 mm) Ancho: 0,86” (22 mm) Largo: 2,25 ” (58 mm)

Conector: (mirando dentro del conector – de derecha a izquierda).
1 bucle o minibucle
2 bucles o minibucles
3 Entrada de potencia “+”
4 No conectado
5 No conectado
6 Salida B
7 Salida B invertida
8 Salida A
9 Entrada de potencia “+”
10 Potencia (y lógica) común
